CircuitPython and STEMMA QT

Logo

Overblik over boards og komponenter, som er understøttet af CircuitPython. Både med StemmaQT forbindelse, men også nogle vigtige og fede som er lidt mere komplicerede!

View the Project on GitHub DDlabAU/CircuitPython-and-STEMMA-QT

Hop til komponent (klik)

Miscellaneous

Fingerprint sensor

ID: m1

Type: INPUT

Læs fingeraftryk med denne sensor. Tilføje fingre/personer der er godkendte. alle andre er ikke. Nu kan dit prototype kun bruges af udvalgte! Den er nem at forbinde, bare følg guiden (4 ledninger i alt):

Fingerprint sensor

GPS

ID: m2

Type: INPUT

Få din præcise lokation på kloden med få meters præcission, inklusiv din højde over havets overflade og din flipping hastighed! En fanstastisk sensor som oven i hatten er skide nem at sætte op. Når man tænder den, skal den bruge 10-30 sekunder på at tænde og forbinde til sattelitter, MEN hvis det er et problem for ens projekt, så har sensoren et batterislot så man kan sætte et knapcellebatteri i, og så holder sensoren sig tændt og er klar med det samme man skal bruge den!

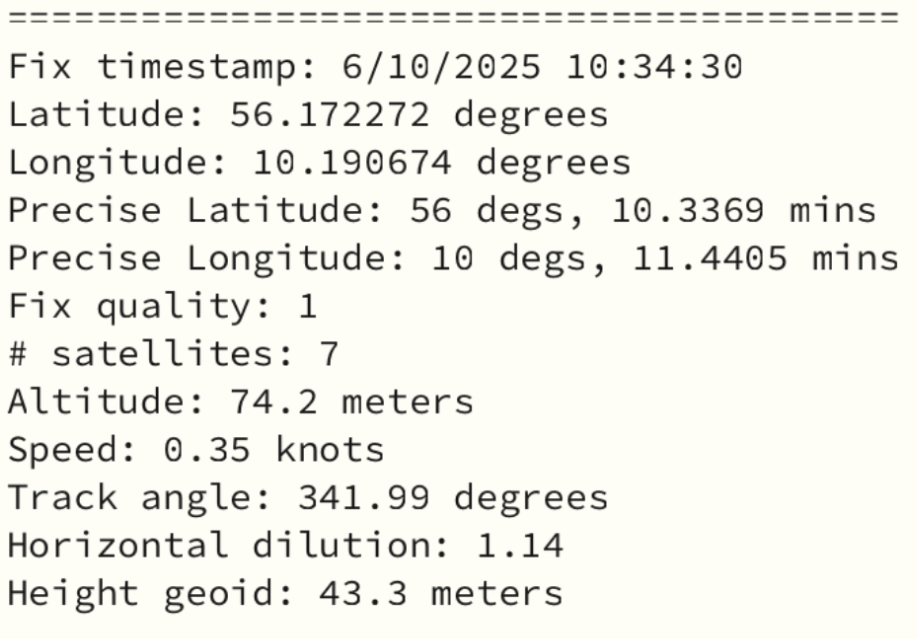

data from gps

Dataen du kan læse fra gps’en:

data from gps

Den er nem at forbinde, bare følg guiden (4 ledninger i alt):

Jord fugtighed+temp sensor

ID: m3

Type: INPUT

Skal du vande din plante når den er tør?mål temperatur og fugtighed i jord. med denne sensor

data from gps

forbind med i2c (4 ledninger, nemt)

Taktil knap

ID: m4

Type: INPUT

en knap, men forbindes med 3 ledninger: 3v, gnd og signal.

data from gps

eksempelkoden er en del af en større kode, så man må selv lige finde de relevante dele og kopiere ud

God skærm

ID: m5

Type: OUTPUT

Runde hjørne, fuld farve rgb, lys, skærm der er synlig fra mange vinkler. kan vise animation og i prinippet afspille video. eneste minus er at den skal forbindes med 8 ledninger. Men bare følg guide og tjek at ledningerne sidder de helt rigtige steder, så er den oppe at køre på ingen tid. Guiden er lavet til et feather board, såsom vores esp32 s3 feather, så brug det, så er det nemmere at følge med.

data from gps

INFRARØD TRANSCEIVER

ID: m6

Type: INPUT & OUTPUT

Kan sende OG modtage ir signal. minder om det circuit playground express har indbygget. aflæs signal fra en fjernbetjening eller et andet board, og send et svar tilbage.

data from gps

Mosfet motor driver

ID: m7

Type: OUTPUT

Genialt driver der kan bruges på alle motorer med 2 ledninger, og gør dem mega nemme at tilslutte og bruge. Meget kort og simpel kode og ingen biblioteker. Vi i labbet har brugt 4-5 af dem til vores motor displayboard, og de er bare skide smarte.

data from gps

Servo motor

ID: m8

Type: OUTPUT

Du kender den nok. Det er den mest kendte motor, og det er der en grund til. Den er billig, hurtig og vigtigst af alt: PRÆCIS. Indtil den på en vinkel mellem 0° og 180° og den kører derhen. Kun fantasien sætter grænser for hvad den kan bruges til.

data from gps

i2s dac - lydudgang til høretelefon eller batteri-højtaler

ID: m9

Type: OUTPUT

Skal du bruge lyd? høj lyd? tag din højtaler med minijack-indgang med og forbind til denne, så kan du få lyd på dit projekt. Da de fleste af vores nye boards har digital lyd skal man nemlig bruge en dac (digital to analog converter) til at afspille lyd. Vi har 2 versioner. Denne er til minijack-output, og så har vi den næste m10 som er til de små højtalere vi har i labbet, hvis du vil indbygge en lille højtaler i dit design.

Følg guiden for at se hvordan ledningerne skal tilsluttes :D

data from gps

i2s dac + AMP - lydudgang til de små højtalere vi har i komponentskabet

ID: m10

Type: OUTPUT

Skal du bruge lyd? En lille højtaler indbygget i designet? så er du kommet til det rigtige sted. Da de fleste af vores nye boards har digital lyd skal man nemlig bruge en dac (digital to analog converter) til at afspille lyd. Vi har 2 versioner. Denne er til at tilslutte de små højtalere vi har i labbet, hvis du vil indbygge en lille højtaler i dit design. Den anden id: m10 er til minijack udgang.

Følg guiden for at se hvordan ledningerne skal tilsluttes :D

data from gps

Neopixel LED strip

ID: m12

Type: OUTPUT

Neopixels er den nemmeste måde af få lys til dit projekt. De kan programmes til alle farver du kan forestille dig ved at skrive en RGB værdi, og så er de individuelt addresserbare, hvilket betyder at du fx kan få pixel nr 4 til at være rød, mens alle andre er slukkede. Man kan også lave animationer på LED’erne.

data from gps

Ni-akse orientering

ID: m13

Type: INPUT

OBS: vi har ikke stemmaQT-udgaven, derfor skal du selv sætte 4 ledninger i 3v, gnd, sda, og scl.

Et standard accelerometer er god til mange ting, særligt at registere ryst, orientering, taps og andre basisbevægelser. Denne sensor kan meget mere, da den også har magnetometer og gyroskop, kan du bruge den som kompas, og altid få din præcise orientering. Til projekter der kræver lidt mere en blot et simpelt accelerometer.

QT Py S3

Diverse input vi kun har et par stykker af

ID: m+

Type: input

data from gps

38kh infrared remote decoding receiver

IR modtager. har 2 modtagerer man kan vælge mellem så den nemt kan places godt i jeres design.
